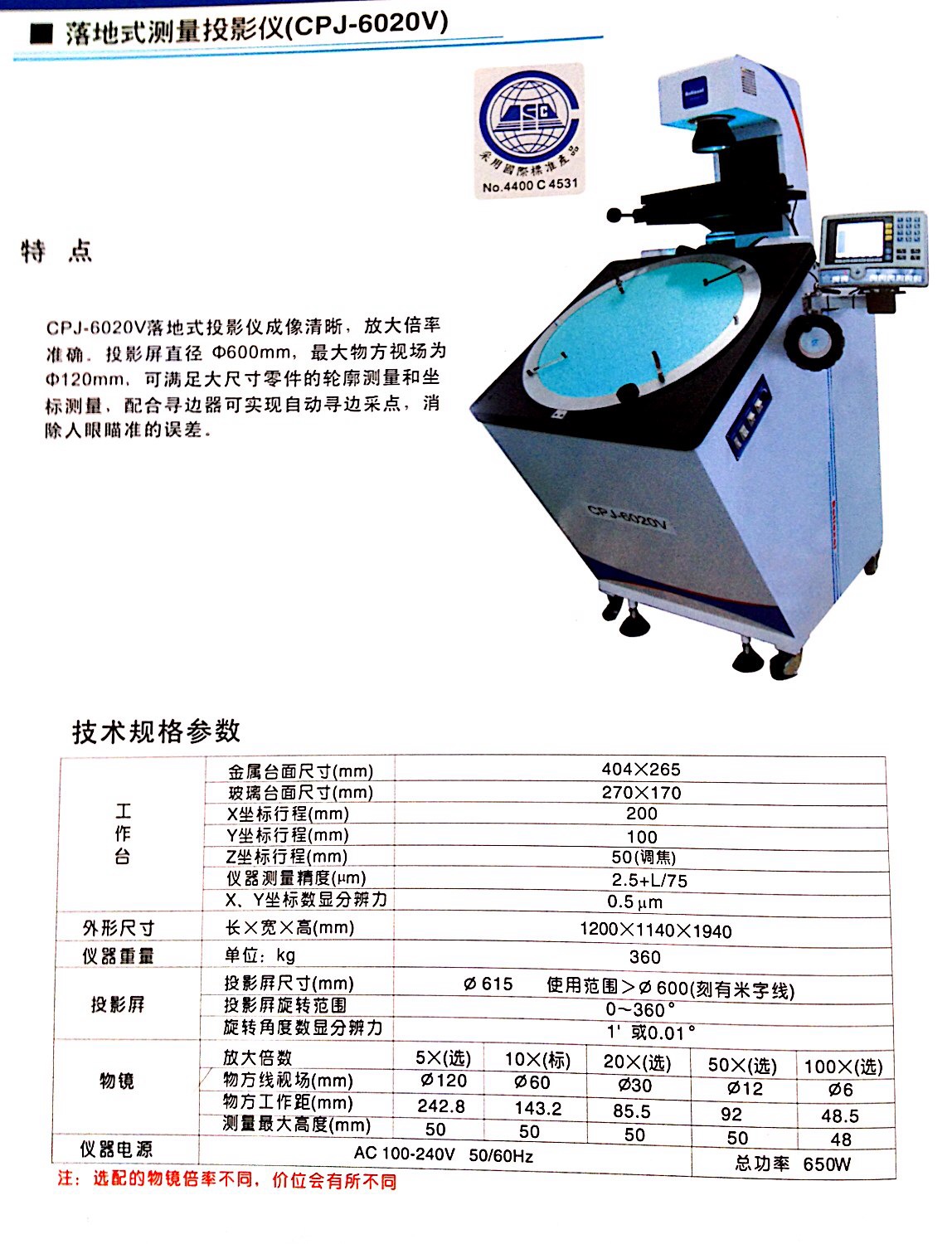

落地式測量投影儀CPJ-6020V
型號：CPJ-6020V
產品時間：2016/8/4 13:57:10
簡要描述：
落地式測量投影儀CPJ-6020V CPJ-6020V CPJ-3020AZ CPJ-4025W CPJ-3030AZ CPJ-3020W CPJ-3025A CPJ-3020DZ CPJ-3015CZ CPJ-3025CZ CPJ-3040A CPJ-3015DZ
落地式測量投影儀CPJ-6020V
特點：
臥式投影儀具有穩定可靠的機械結構和高度的放大倍率?？蓪⒈粶y工件的輪廓、截面和表面形狀準確的成像到投影屏上，適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
技術規格參數：
| 型號 | CPJ-6020V | |||||
| X軸坐標行程 | 200 | |||||
| Y軸坐標行程 | 100 | |||||
| 金屬臺面尺寸 | 404×265 | |||||
| 玻璃臺面尺寸 | 270×170 | |||||
| 數顯分辨力(μm) | 0.5 | |||||
| 示值誤差 |
2.5+L/75 (L為被測物體長度，單位：mm) |
|||||
| Z軸坐標行程 | 50 (調焦) | |||||
| 儀器重量 | 360 | |||||
| 外形尺寸 | 1200×1140×1940 | |||||
| 投影屏 | 尺寸 (mm) | Ф 615，使用范圍>Ф600（刻有米字線） | ||||
| 旋轉范圍 | 0~360° | |||||
| 旋轉分辨力 | 1' or 0.01° | |||||
| 物鏡 | 放大倍數 | 5× (選) | 10× (標) | 20× (選) | 50× (選) | 100× (選) |
| 物方視場 (mm) | Ф120 | Ф60 | Ф30 | Ф12 | Ф6 | |
| 工作距離 | 242.8 | 143.2 | 85.5 | 92 | 48.5 | |
| 測量高度 | 50 | 50 | 50 | 50 | 48 | |
|
儀器電源： AC 100-240V 50/60Hz?？偣β剩?650W |
||||||
