臥式投影儀CPJ-3020W
產品介紹
|
CPJ-3020W |
|

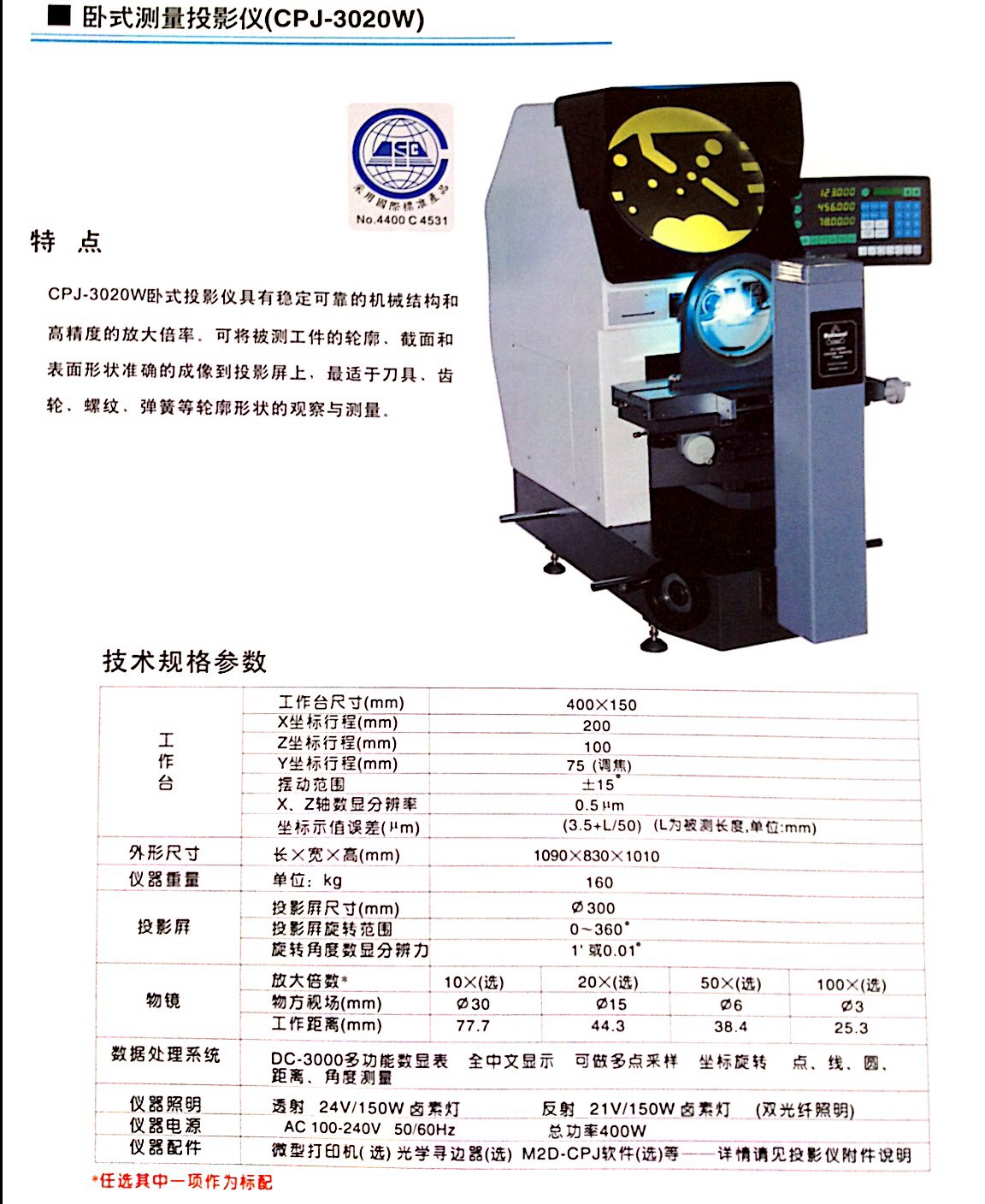

CPJ-3020W臥式投影儀具有穩定可靠的機械結構和高度的放大倍率。可將被測量工件的輪廓、截面和表面形狀的準確的成像到投影儀屏上，適用于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。 |
|
技術規格參數 |
|
儀器型號 |
CPJ-3020W |
|
工作臺 |
工作臺尺寸 |
400*150 |
|
X坐標行程 |
200 |
|
Y坐標行程 |
75(調焦) |
|
Z坐標行程 |
100 |
|
擺動范圍 |
±15° |
|
坐標適值誤差(μm) |
3.5+L/50(L為被測長度，單位：mm) |
|
X、Z軸數顯分辨力 |
0.5μm |
|
外形尺寸 |
1090*830*1010 |
|
儀器重量 |
160 |
|
投影屏 |
投影屏尺寸 |
Ф 300 |
|
投影旋轉范圍 |
0~360° |
|
旋轉角度數顯分辨力 |
1 ′ 或0.01° |
|
物鏡 |
|
放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視場 |
Ф30 |
Ф15 |
Ф6 |
Ф3 |
|
物方工作距離 |
77.7 |
44.3 |
38.4 |
25.3 |
|
|
建議放置臺 |
載重 ≥250kg 尺寸(長*寬*高) 1100*550*500(mm) |
|
數據處理系統 |
DC-3000 多功能數據處理系統，中文顯示 可做多點采樣，坐標旋轉，點、線、距離，角度測量 |
|
儀器照明 |
透射24V/150W鹵素?zé)?；反射照明?1V/150W；鹵素?zé)?雙光纖照明) |
|
儀器電源 |
AC 110V---220V 50/60Hz 總功率400W |
|
儀器選配件 |
微型打印機(選) 、光學尋邊器(選) M2D -CPJ 軟件(選) 等——詳情請見投影儀附件明細 |
